Настольная лампа из футляра для очков

От автора: «Идея такой лампы возникла после того, как я купил себе солнцезащитные очки в оправе из бамбука. Они продавались вместе с футляром, который и натолкнул меня на интересное решение и сейчас я расскажу, как и что я делал.»




Управление лампой с пульта


Футляр из бамбука стал основой лампы
На фотографии — те самые бамбуковые изделия: футляр и солнцезащитные очки, купленные на eBay. Причем, мне хотелось сохранить интригу, поэтому план переделки заключался в маскировке светильника, когда в нем нет необходимости.

Компоненты для работы

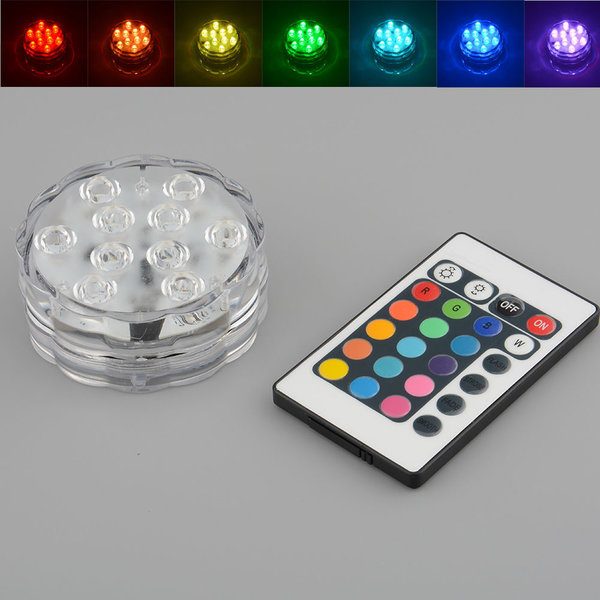

Светодиодная лампа на управлении
В качестве источника света использовал светодиоды, управляемые с помощью пульта дистанционного освещения, которые имеют кучу функций и цветовых решений.

Винты для удержания абажура
Винты с резьбой приобрел в компьютерном магазине — они используются при сборке корпусов.

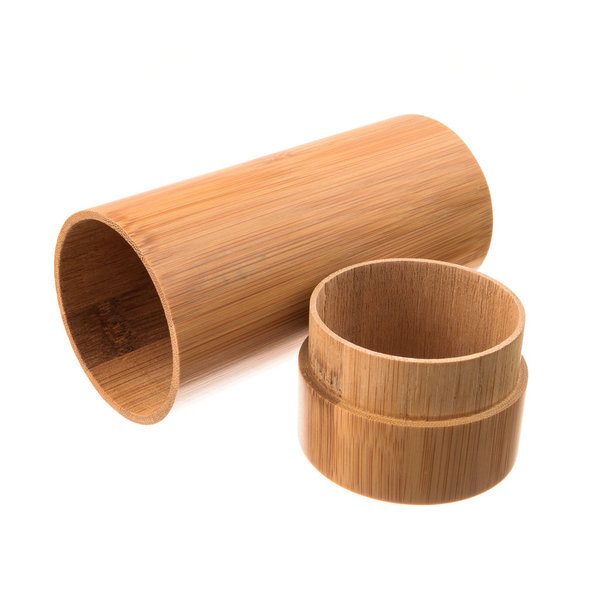

Корпус из бамбука
Для тех, кто захочет повторить, перечислю все покупные компоненты:
Бамбуковый футляр.
Вставки резьбовые M3 (плоская головка с резьбой M3).
Винты для ПК с накатанной головкой (M3, длиной 12 мм).
Латунный стержень.
Рассеиватель (плафон-линза) на светодиод.
Светодиоды 10 LED Multi Color.
Инструменты:
Супер клей.
Дрель.
Латунная проволочная полировальная щетка-дремель.
Маленький молоток.
Плоскогубцы.
Паяльник.

Сборка настольной лампы


Футляр до переделки
По задумке, крышка футляра будет служить выдвижным абажуром. Поэтому необходимо сделать раздвижное крепление.
Объединяю крышку с корпусом

Винты и вставки
Чтобы оснастить корпус лампы подъемным механизмом, мне нужно просверлить в древесине отверстия, в которые вкрутить резьбовые вставки.

Резьбовая вставка в корпусе лампы
Отмечаю на бамбуковом футляре, где буду делать первое отверстие — на расстоянии 40 мм от крышки.Важно! Отверстие должно быть немного меньше, чем вкладыши-гайки.

Резьбовая вставка в крышке
Те же действия повторяю с крышкой. Вворачиваю винты, смазывая их суперклеем, и располагаю корпус и крышку строго вертикально.

Совмещение винтов по линии
Затем отмечаю на противоположной стороне точки установки двух других креплений.
Засверливаю отверстия и вворачиваю вкладыши, также смазав их клеем.Оставляю, пока клей окончательно не схватится.Добавляю светодиоды

Разбираю светодиоды
Добавление светодиодов довольно простое:
Извлекаю крышку футляра.
Снимаю рассеиватель.
Устанавливаю печатную плату на крышку, отмечая маркером выступающие элементы.

Примерка печатной платы
С помощью дремеля подгоняю плату.

Подгонка платы
Закрепляю плату маленькими саморезами к крышке.Проверяю, чтобы крышка свободно входила в корпус.

Проверка свободного хода
Вставляю аккумулятор светодиодов в крышку корпуса и проверяю работоспособность получившегося абажура.
Создаю рассеиватель

Сферическая крышка от лекарств
Старый рассеиватель был по диаметру больше, чем корпус, поэтому пришлось искать ему замену. Выбор пал на сферическую крышку от упаковки витаминов, от которой я вначале отрезал резьбу, а затем подогнал высоту под нужный мне диаметр.

Отрезаю от крышки все лишнее
Затем с помощью горячего клея приклеил крышку к печатной плате и протестировал всю конструкцию, чтобы убедиться, что все работает.
Избавляюсь от хрома

Винты до полировки
Хромированные винты в сочетании с бамбуком мне не нравились, поэтому принял решение превратить их в латунные.
Процесс превращения:

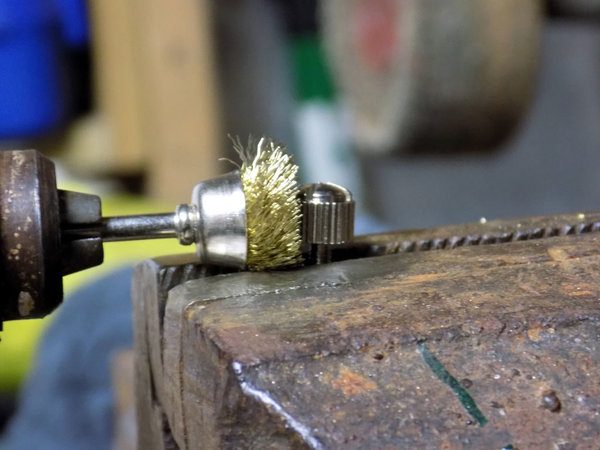

зажимаю винт с накатанной головкой в тиски; нагреваю винт строительным феном около 20 секунд;

Обработка винтаошкуриваю горячий винт с помощью латунной проволочной щетки; повторяю процесс для всех 4 винтов.

Латунный вид винтов
Собираю механизм трансформации

Латунные стержни куплены в магазине
Чтобы сделать раздвижной механизм для превращения футляра в лампу:
Латунный стержень изгибаю на 180 градусов с помощью зажатого в тисках винта и плоскогубцев.
Делаю следующий изгиб и обрезаю латунный стержень, чтобы он стык в стык соответствовал другому концу.

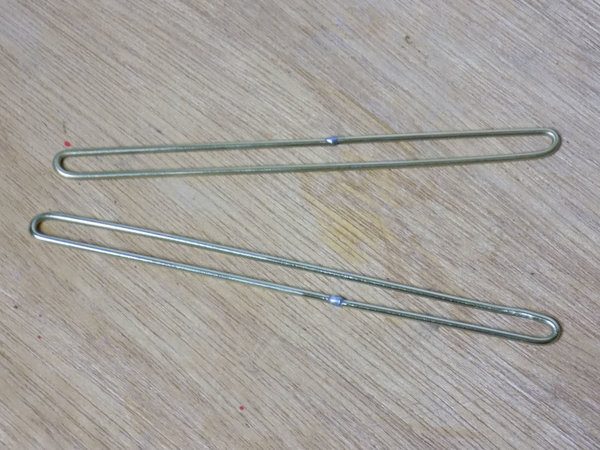

Готовые механизмы
Спаиваю края каждого стержня вместе с помощью паяльной лампы.
Ошкуриваю, чтобы получить латунный цвет.

Ошкуренный механизм
Финальная сборка лампы

Установка стержней на корпус
Приступаю к окончательной сборке:
Выкручиваю винты из корпуса и крышки.
Прикладываю латунный стержень.
Вкручиваю винты обратно.

Окончательный вид
Повторяю те же действия с винтами с другой стороны лампы.Проверяю работоспособность механизма раскладывания.Моя лампа готова. Посмотрите на фотографии ниже — я показал основные позиции, в которые превращается футляр, а также некоторые возможности светодиодной лампы, управляемой с пульта.
Важно! Когда я пользуюсь лампой постоянно, не складывая ее, то использую корпус для хранения карандашей и ручек.

Лампа в собранном виде

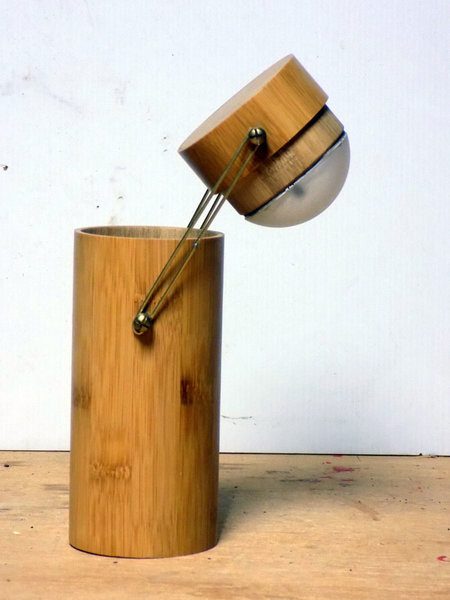

Лампа в рабочем положении

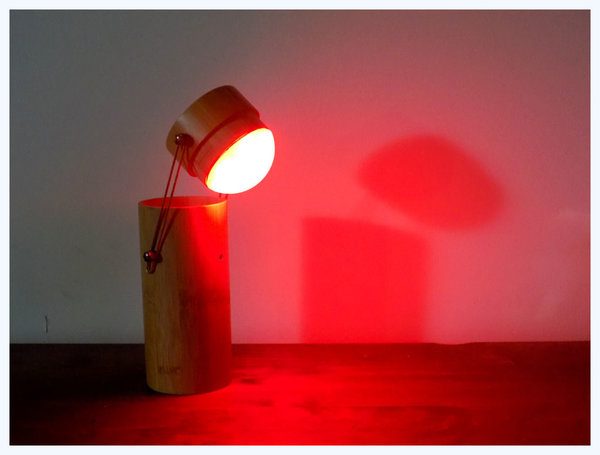

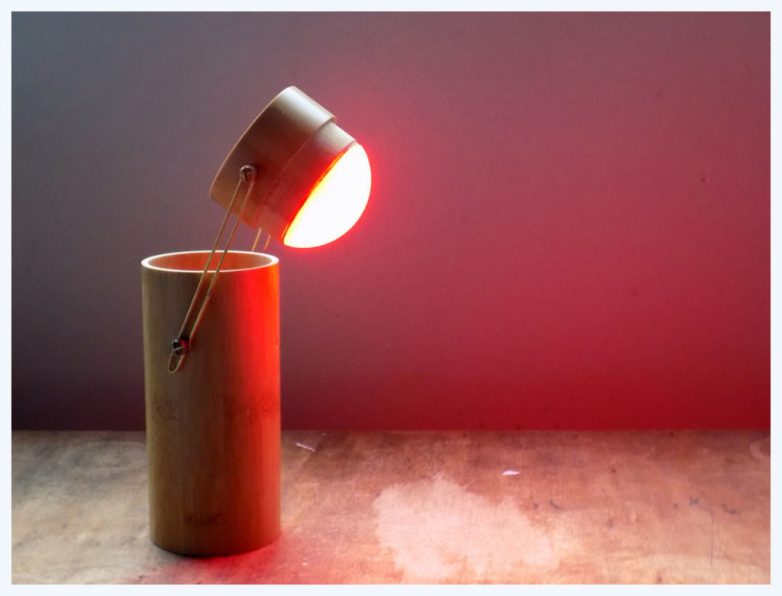

Красный свет лампы

Синий цвет лампы

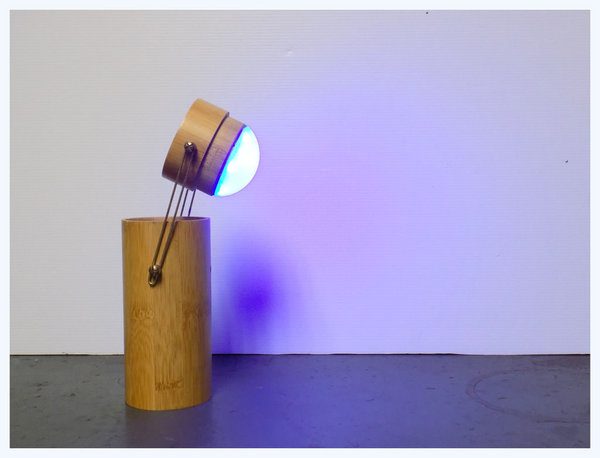

Фиолетовый цвет лампы

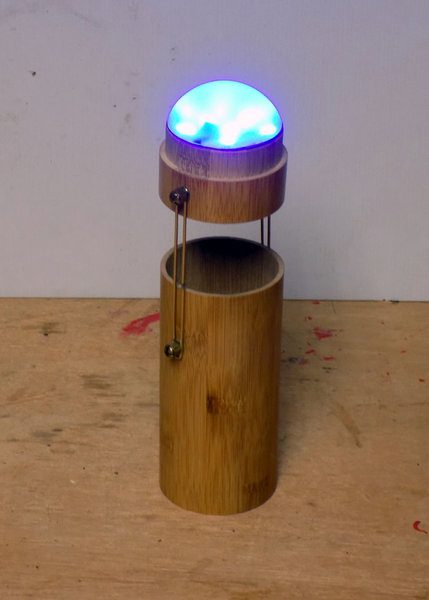

Вертикальный свет
