Как правильно смонтировать проводку в доме?

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.


Иначе потом будет проблематично гвоздь вбить, не говоря уже о комплексном ремонте. Да и распутывать провода многочисленных удлинителей тоже не хотелось бы…


Идеальный вариант — продумать расположение электроприборов еще на этапе проектирования. И в этом смысле, конечно, очень важно иметь план расстановки мебели (чтобы планировать розетки там, где будут подключаться приборы). Что нужно учитывать — расскажем в этом материале.
Правильно прокладывать электропроводку по горизонтальным и вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить проводку, проложенную кратчайшим путем, произвольно.


На такое ухищрение идут по нескольким причинам: из-за экономии электропроводки, незнания правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы. Почему так важно соблюдать геометрию прокладки электропроводки?

Неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, сверлим и попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман, это обычное явление.

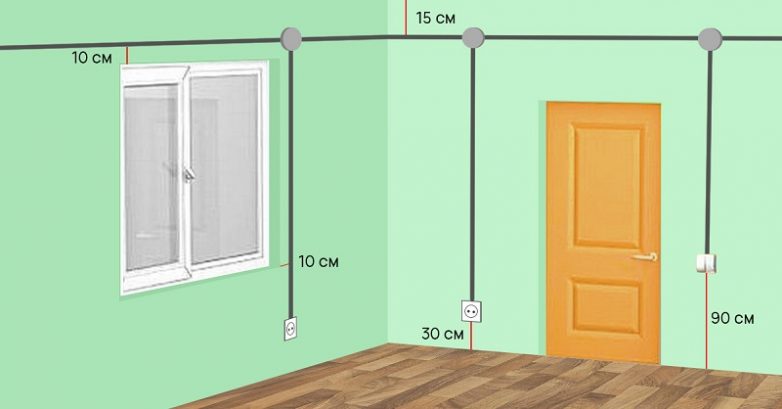

Правила прокладки электропроводки требуют, чтобы там, где установлена розетка или выключатель, проводка опускалась строго по вертикали к электроустановкам. Если в дальнейшем понадобится повесить картину, риск повредить электропроводку сводится к нулю.
Вертикально проложенные провода должны быть удалены от дверных и оконных проемов не менее чем 10 см. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 15–20 см, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками.
Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 40 см. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 15 см (зависит от высоты потолка). Принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне.
Если новый потолок от основного потолка будет опущен на 30 см в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 40 см. Учитывать такое правило нужно даже в том случае, если ты на данный момент не планируешь подвесные потолки.
Правила размещения выключателейВыключатель основного освещения размещают возле двери на высоте 75–90 см. При выборе высоты учитывайте средний рост взрослых членов семьи — всем должно быть удобно нажимать на клавишу отведя опущенную руку в сторону.

Высота 80 см — оптимальная практически для всех. Выключатель не должен быть закрыт мебелью или открытой дверью — его размещают с той стороны, где размещена ручка закрытой двери.
Выключатели ванной комнаты, туалета и кладовой размещаются в коридоре, а в жилых комнатах, кухне и коридоре — внутри помещений. Выключатели дополнительного освещения (декоративной или комфортной подсветки) можно расположить на любой стене ориентируясь на дизайн комнаты.
Особенности размещение розетокВысота расположения розеток — причина многих споров. В последнее время получил широкое распространение, так называемый «евростандарт» установки розеток и выключателей, по которому розетки устанавливаются на высоте 30 см от пола, а выключатели 90 см от пола.

На самом деле, как такого «евростандарта» высоты расположения выключателей и розеток не существует, это определение пришло к нам вместе со всем известным понятием «евроремонт», придя на смену так называемому «советскому стандарту», по которому выключатели устанавливались на уровне плеча 160 см от пола, а розетки на расстоянии 90 см.
В первом случае мы получаем удобный доступ к электричеству для любых приборов, стоящих на какой-то поверхности. Во втором — для напольных торшеров и эпизодически используемой техники вроде пылесоса. Для большего удобства рассмотрим каждое помещение в доме.
У каждого варианта есть свои плюсы и минусы, так даже «советский» способ монтажа, выключателей многие люди по-прежнему считают самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей.

В то же время «евростандарт» более эргономичный, так как позволяет управлять освещением, не поднимая высоко руки, не глядя. В розетки, расположенные на 90см по «советскому» стандарту, удобнее включать электроприборы, не приходится нагибаться.
Но если прибор не требует постоянно выключения из сети, стоит всегда в одном и том же месте, удобнее будет розетка расположенная ниже, чтоб по максимуму были скрыты от взгляда провода питания.
Правильно спроектировать высоту установки и расположение розеток можно при соблюдении нескольких простых правил:
• Сперва определись с расстановкой мебели и электроприборов в помещении, для этого составь схему, желательно в масштабе, на которой отметь всю мебель, а также технику, требующую подключения к электричеству.

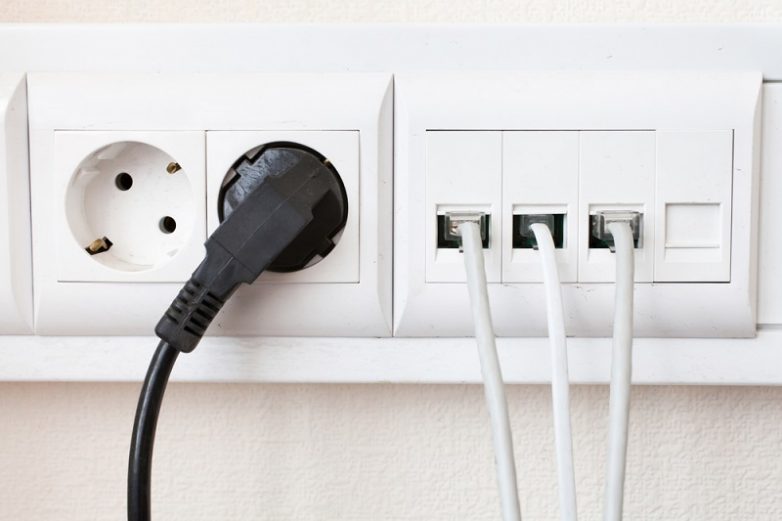

• Затем обозначь все розетки (в том числе для интернета и телефонные), лучше всего предусмотреть их с запасом.
• Розетки для стационарной техники, (компьютер, телевизор) располагай так, чтобы всегда иметь к ним свободный доступ, но в то же время, желательно чтобы они скрывались за самими электроприборами.
• Розетки которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте — 30 см от пола, а количество предусмотреть с тем расчетом, чтобы пылесос, дотягивался до любого помещения.
• Розетки над письменным столом, прикроватными тумбочками, комодами лучше всего располагать на высоте 15—20 см от поверхностей мебели.
• В тех местах, где ты точно не уверен в расположении мебели или электроприборов, советуем устанавливать розетки на высоте 30 см, а выключатели 90 см от уровня пола. В большинстве случаев это наиболее удобный вариант.

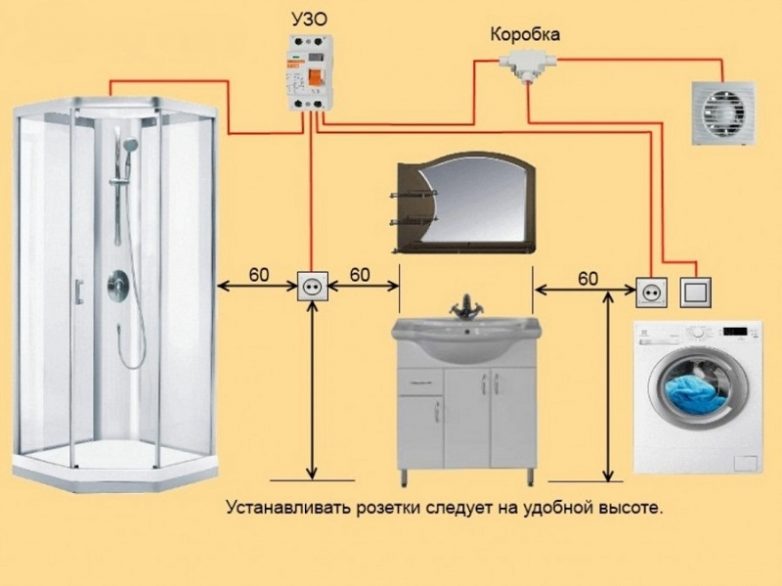

Расположение электроточек в ваннойВ домах, которые построены более тридцати лет назад, никаких розеток и ванной комнате и туалете не предусматривалось вообще. Сегодня джакузи, бойлеры, вытяжные вентиляторы стали стандартом. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, ты не будешь постоянно включать и выключать эти агрегаты.
Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включил свет — заработал вентилятор.

Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две розетки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов.
Если габариты ванной комнаты позволяют установить еще и стиральную машину, помни, что розетки для нее располагаются на расстоянии не менее 50–60 см от водопроводных труб.

СОВЕТ
Розетки и выключатели в ванной комнате должны соответствовать стандарту для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать тебе об этом.

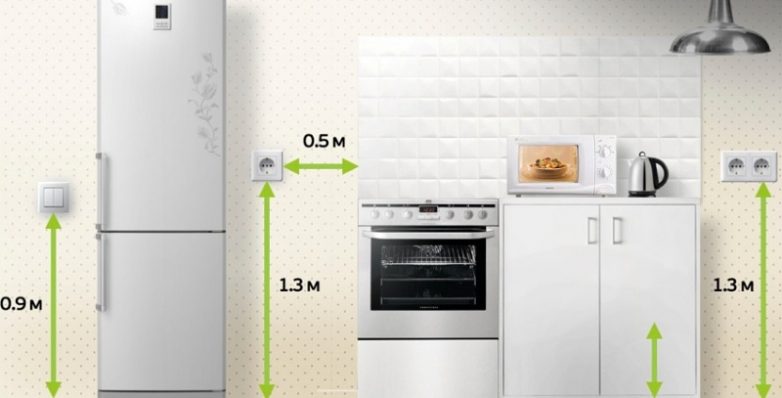

Правила расположения в кухне
По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Просто посчитай: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник.

И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины, а это еще две розетки.
А кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница, и куча всяких приборов, которые достаются и включаются регулярно.
Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». И здесь есть свои нюансы.
Розетки для холодильника и плиты могут располагаться прямо за ними: часто ли ты делаешь перестановки в кухне? Включил и забыл. Если микроволновка у тебя стоит на холодильнике, а такое часто бывает, ее розетка там же — за холодильником.

То же касается стиралки и посудомойки: розетки для них, как правило, прячутся за кухонным гарнитуром. Розетку для включенной постоянно вытяжки лучше всего смонтировать под потолком.
Если ты собираешься использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения, и отдельные розетки.
Нюансы размещения в спальнеЕсли ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две розетки: подключить лампу-ночник и оставить себе розетку для зарядки мобильника или планшета.

Такое же количество розеток нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.
Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его лёжа на кровати. Поэтому и для него нужна розетка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной — за экраном.
Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Вот как раз тот самый случай.
Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, ты сможешь добиться оптимального расположения розеток и выключателей у тебя дома. Помни, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.
