Делаем своими руками встраиваемый светодиодный светильник

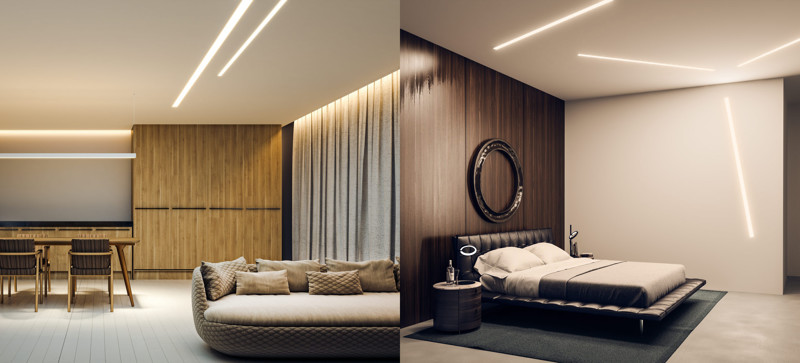

Каждый человек хоть раз в жизни сталкивается с выбором освещения для своей квартир, дачи или офиса.
Вот у меня настал такой момент. Просмотрев много вариантов в интернете, я нашел встраиваемые линейные светодиодные светильники. В этой статье мы расскажем как собрать встраиваемые LED светильник на базе светодиодного профиля U-49/32-IN.

Конструкция

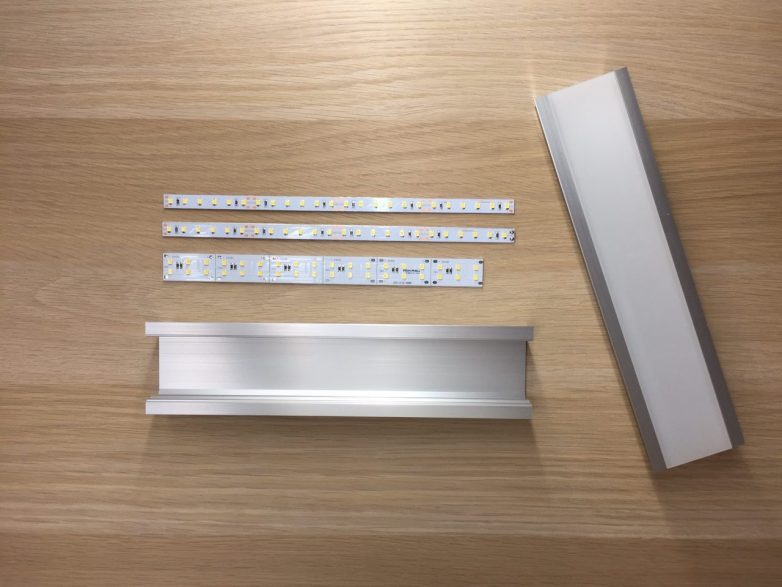

Линейный светильник состоит из профиля для светодиодной ленты, LED модуля и источника питания.
Каждый такой светильник можно изготовить любой длины. Максимально длинный цельный отрезок 2.5м.
Но стыкуя такие светильники можно добиться любых размеров.

Выбор источника света

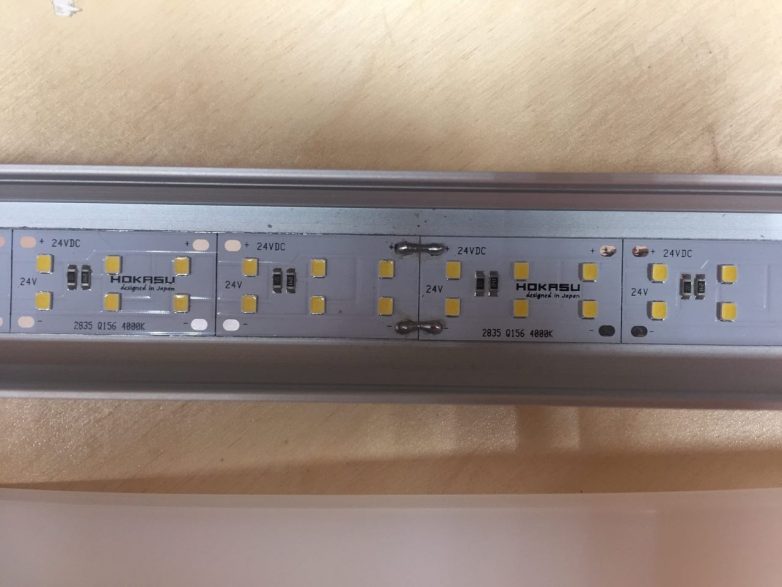

В линейных светильниках я решил использовать качественные и передовые модули, выпускаемые под Японским брендом HOKASU.
Так как светильник встраиваемый, нам нужно заранее продумать как он будет фиксироваться. От этого зависит как и куда устанавливать светодиодные линейки.

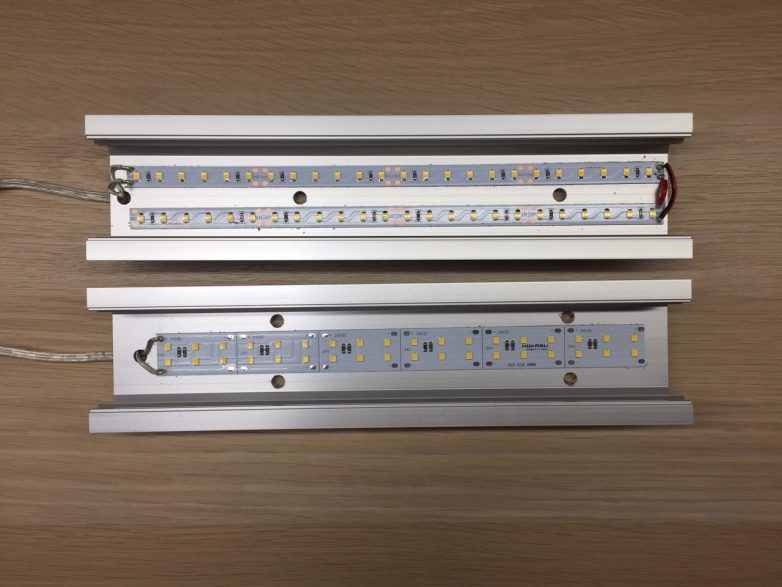

Мы рассмотрим оба варианта:

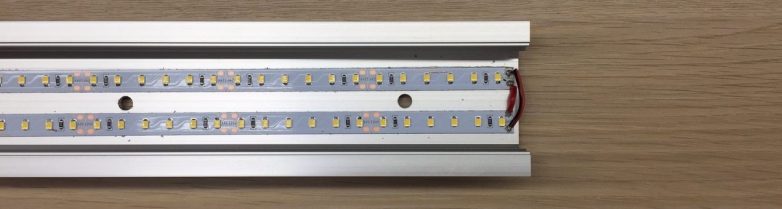

– Крепление по центру (два модуля по краям)
– Крепление по краям (один двойной модуль по центру)


Процес сборки: Замеры

Отмерим необходимую нам длину будущего светильника и пометим изолентой.
Изолента так-же дополнительно зафиксирует экран, чтобы он не вибрировал при резке. Так у нас получится максимально ровно отпил.
Затем защищаем изолентой края профиля, чтобы не пацарапать.

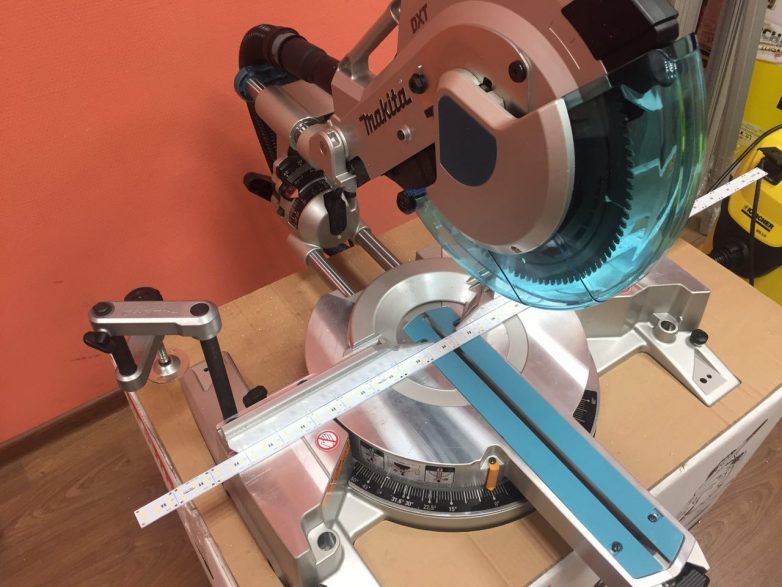

Пропил

Обрезаем и профиль и LED модуль.

Установка модулей.

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M) и пропаиваем все линейки между собой


Отверстия для монтажа

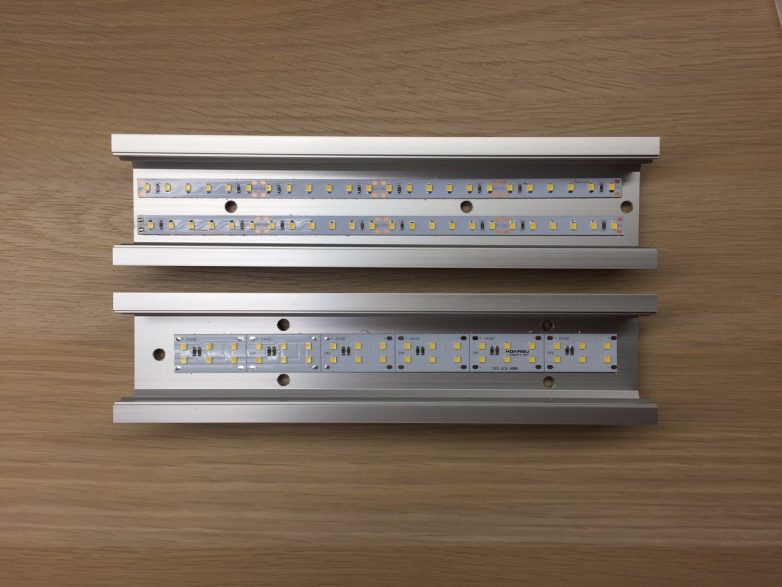

Сверлим отверстия для проводов и для установки светильника.
Припаиваем провода.


Закольцуем линейки, которые идут в два ряда.

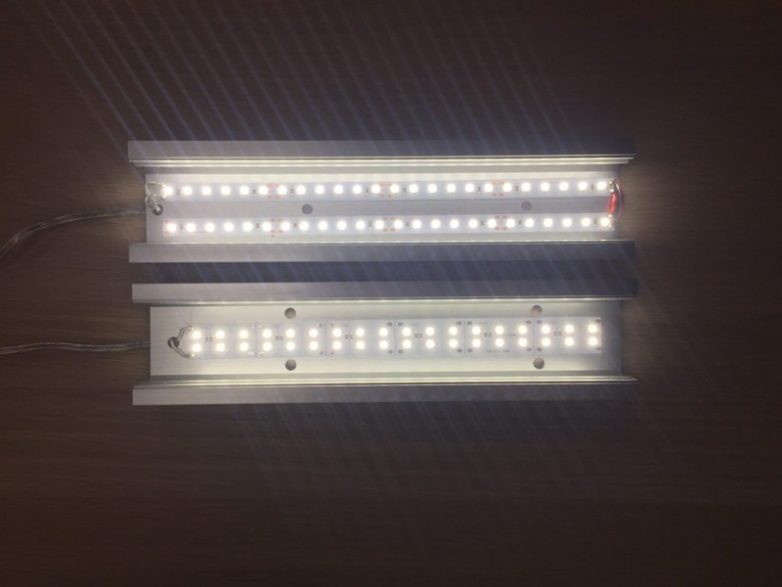

Светильник готов к монтажу.
Я сделал для наглядности два варианта по 25-30см.
Напоминаю что такой светильник может быть либо 2.5метра, либо при конфигурации с другими такими светильниками, любой длинны.
