Своими руками: подсветка шкафа

В данной статье пошагово описан процесс установки и подключения галогенного освещения шкафа-купе, а также даны рекомендации по подбору поперечного сечения и допустимой длины провода для подключения 12-вольтовых светильников при использовании электронного блока питания.

Для питания галогенного освещения мебели зачастую используется безопасное для человека напряжение в 12 вольт, поскольку прикосновение к такому оголенному проводу практически не ощущается. Несмотря на малую мощность осветительных приборов (в нашем случае суммарная мощность светильников — 60 Вт), ток в таких цепях гораздо больше, чем в 220-вольтовых аналогичной мощности. Рассчитаем ток в первичной цепи блока питания (220 В). В нашем случае ток равен 60 Вт/220 В = 0,27 А. Ток во вторичной цепи (12 В) равен 60 Вт/12 В = 5 А.
Как видно, ток во вторичной цепи в 18,5 раз больше, чем в первичной. Потому необходимо внимательно отнестись к подбору сечения кабеля для такого типа освещения. В подборе сечения также важно, какой используется трансформатор для понижения напряжения: электронный или индукционный. В нашем случае используется электронный блок питания. Для такого блока допустимая длина проводов во вторичной цепи (12 В) не должна превышать двух метров.
Для подбора сечения провода для вторичного контура пользуются указаниями в документации к трансформатору, либо руководствуются значениями, приведенными в данной таблице.
Подготовка к работе
Для монтажа освещения шкафа-купе нам понадобятся следующие материалы:
двужильный медный провод, s = 0,75 мм2 (подбираем сечение по таблице) — 5 м; галогенные светильники (P = 20 Вт) — 3 шт.; электронный трансформатор переменного тока 12 вольт (P = 20–60 Вт) — 1 шт.; выключатель — 1 шт.; клеммники (I = 3 А, s = 4 мм2) — 9 шт.; скобы для кабеля самоклеящиеся — 10 шт.
Для выполнения работ понадобится следующий набор инструмента:
отвертка с плоским шлицем; индикаторная отвертка; бокорезы; паяльник; двухсторонний скотч; набор для пайки (канифоль, припой); стремянка.

Приступаем к работе
Схема подключения галогенных светильников:

При заказе шкафа-купе посадочные места под галогенные светильники были заранее заготовлены.

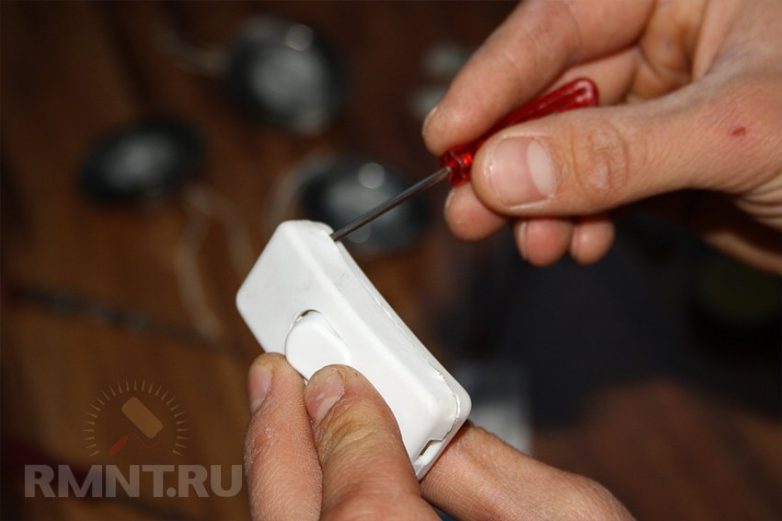

Присоединим провод к выключателю. Для этого необходимо вскрыть его корпус. Делаем это, аккуратно поддевая его по периметру отверткой.

Бокорезами снимаем наружный слой изоляции с кабеля, зачищаем жилы провода и скручиваем их.

Лудим жилы провода и наносим на них припой.

Изначально выключатель поставлялся с участком провода и вилкой под розетку. Поскольку родной провод был не подходящей длины, было принято решение его удалить, а новый провод припаять к существующим клеммам. Это позволило избежать дополнительных соединений.

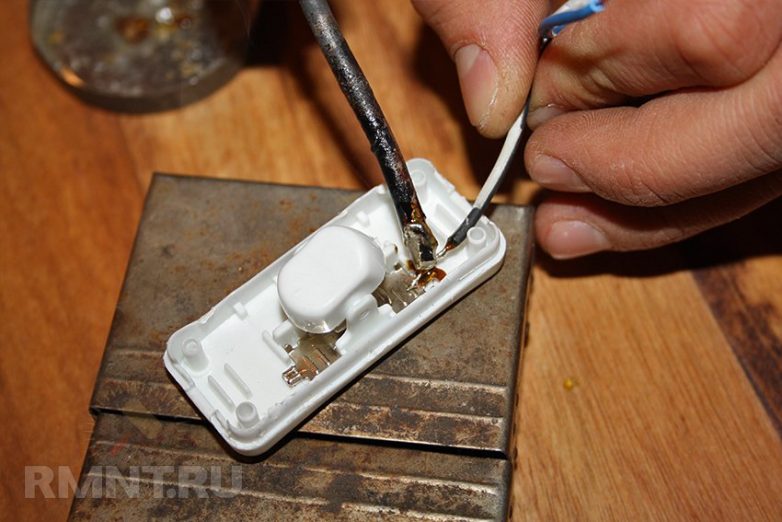

Зачищаем клеммы выключателя. Лудим их и припаиваем жилы провода. Важно, чтобы канифоль не попала на контакт выключателя. Если это произошло, ее можно удалить, протерев контакт спиртом.

Аккуратно укладываем провода внутри корпуса выключателя и собираем его.

Теперь важно определиться с местом, где будет установлен выключатель. Поскольку большой эстетической ценности он не представляет, логичным будет установить его в незаметном месте. В нашем случае был выбран зазор между правой стенкой шкафа и стеной. Размещаем выключатель на стене шкафа на двухсторонний скотч.

Для того чтобы скрыть провод за стенкой шкафа, закрепим его на самоклеящиеся скобы. Для этого снимаем защитный слой с клейкой поверхности скобы и наклеиваем ее на стенку шкафа. После этого закрепляем провод. Скобы устанавливаем с промежутком в 0,5 метра.

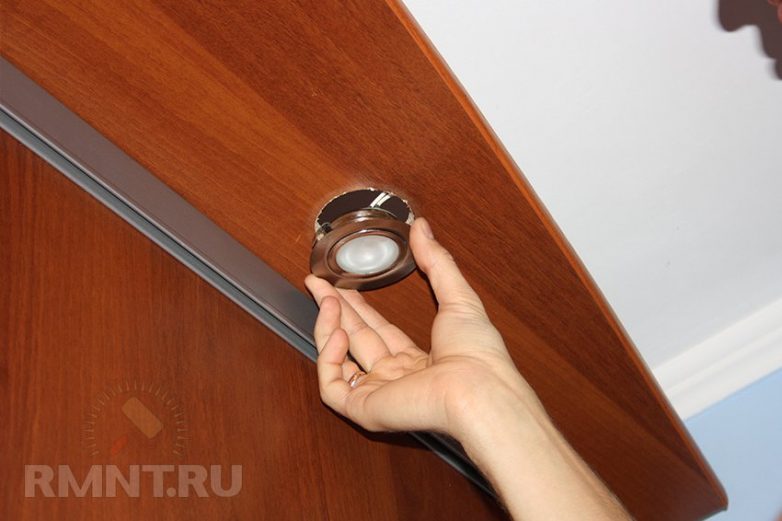

Устанавливаем галогенные светильники в отверстия в верхней крышке шкафа.

Поскольку зазор между потолком и верхней крышкой шкафа довольно небольшой, проводить работы там крайне неудобно. Поэтому будем собирать детали в удобном для нас месте. А потом все в сборе перенесем на шкаф.
Отмеряем отрезок провода от светильника до светильника и отрезаем его. Всего должно быть два провода: от левого к центральному (провод № 1) и от центрального к правому (провод № 2).

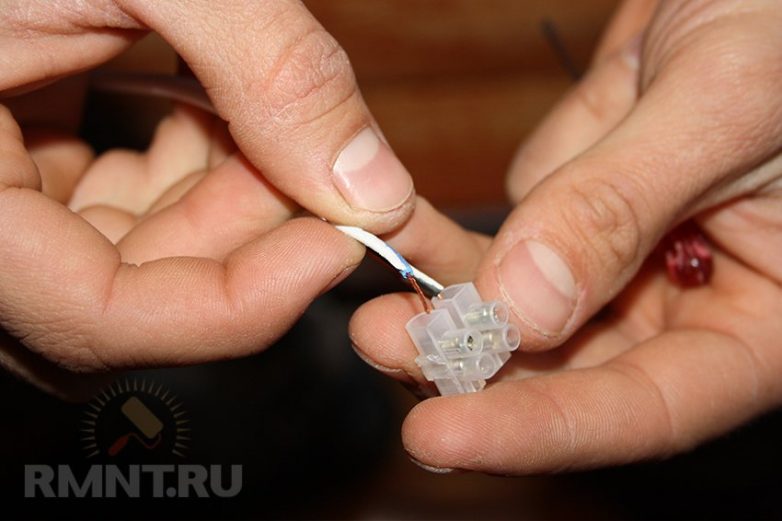

Зачищаем концы провода № 1 и закрепляем на них клеммник. Это будет точка для присоединения крайнего левого светильника.

Скручиваем два провода (№ 1 и № 2) между собой и соединяем их клеммником. Это будет клеммник для присоединения центрального светильника.
Концы провода № 2 соединяем с 12-вольтовыми выходами электронного трансформатора с помощью клеммника. Какой провод куда — не имеет значения. Это будет клеммник для присоединения правого светильника.

В результате получаем провод с параллельно присоединенными между собой клеммами.

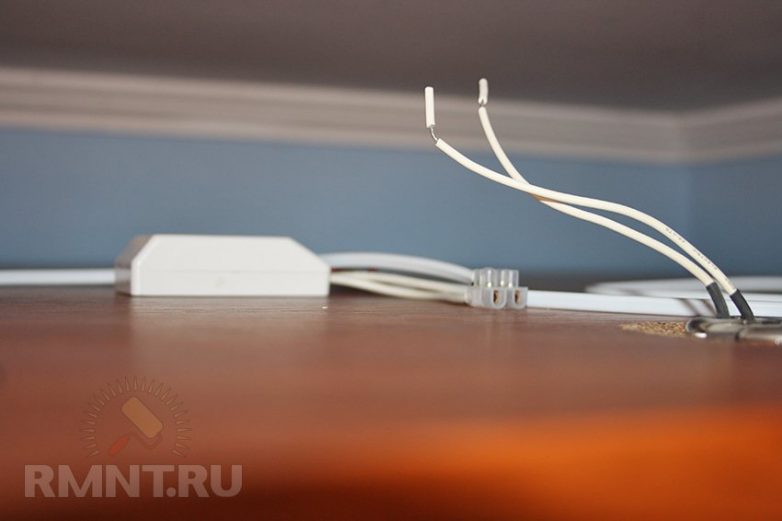

Закрепляем клеммник на проводе 220 В, заранее заложенном в стене для подключения подсветки шкафа. Для этого обязательно снимаем питание с провода!

Подаем питание на провод. Индикаторной отверткой определяем фазу на вводном проводе. Отключив электропитание, производим окончательные подключения. Фаза пойдет через выключатель к электронному трансформатору к проводу с обозначением L. Нейтральный провод от трансформатора (N) присоединяем через клеммник к нейтральному проводу существующего провода 220 В. Монтаж проводим согласно указанной ранее схемы. Соединив все провода, закрепляем их на крышке шкафа с помощью скоб. Блок питания можно закрепить на двухсторонний скотч.

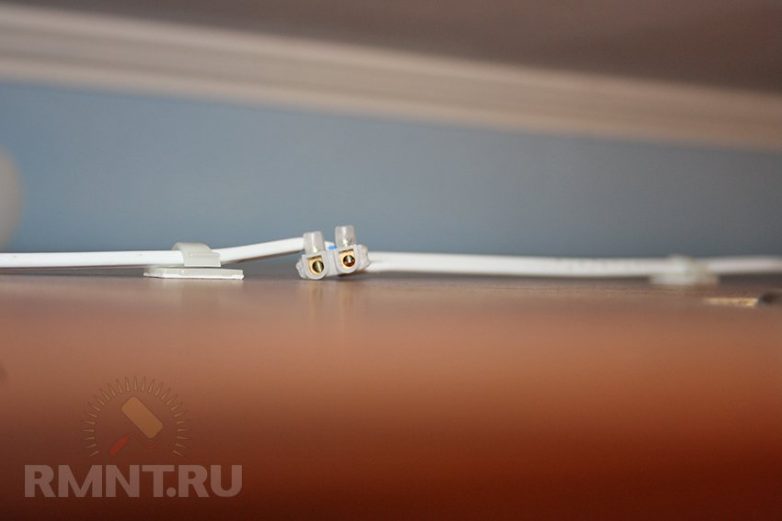

Клеммы располагаем так, чтобы к ним можно было подключить провода от галогенных светильников.

Подключаем к клеммам светильники. Какой провод в какую клемму — не имеет значения.

Проверяем выполненные работы. Подаем питание. Включаем светильники с помощью выключателя.

Результат работы
Освещение работает правильно. Провода скрыты за верхней крышкой шкафа, выключатель не виден, но пользоваться им удобно. При длительной работе провод не перегревается, поскольку правильно подобран по сечению. Благодаря компактному размещению проводов на верхней крышке шкафа, там будет легко убирать. Поскольку провод закреплен скобами, нет риска нарушить при уборке электрические соединения.
