Мини дрель своими руками

Сделать мини дрель сможет каждый желающий, главное несколько деталей, которые можно найти у себя дома или в гараже.
Для мини дрели нам потребуется:
Мотор;
Шприц на 50 мл;
Провода;
Клеевой пистолет;
Паяльник;
Ножовка;
Бокс под 4 батарейки (Батарейный отсек);
4 батарейки типа АА;
1 клеммник.Инструкция:
Для начала берем моторчик. Подобный мотор можно вытащить из любой сломанной электрической игрушки, принтера (не шаговый) или магнитофона. Моторчик должен быть высокооборотистый и питающийся постоянным током, проще говоря, чтобы работал от обычных «пальчиковых» батареек.

Берём 2 провода, зачищаем концы и как на рисунке продеваем в отверстие клеммников, и скручиваем.

Теперь скрученные провода нужно пропаять, для надежного контакта.

Берем шприц на 50 мл.

Переднюю часть шприца отпиливаем.

Вставляем наш моторчик с припаянными проводами внутрь шприца, но не до конца. Моторчик должен плотно входить в шприц.

С помощью пистолета с горячим клеем, по кругу наносим клей.

Берем выключатель. Его можно купить в любом магазине, где продаются радио детали либо заказать через интернет.

В шприце прорезаем прямоугольное отверстие под наш выключатель. Протаскиваем провод, который припаиваем к выключателю.

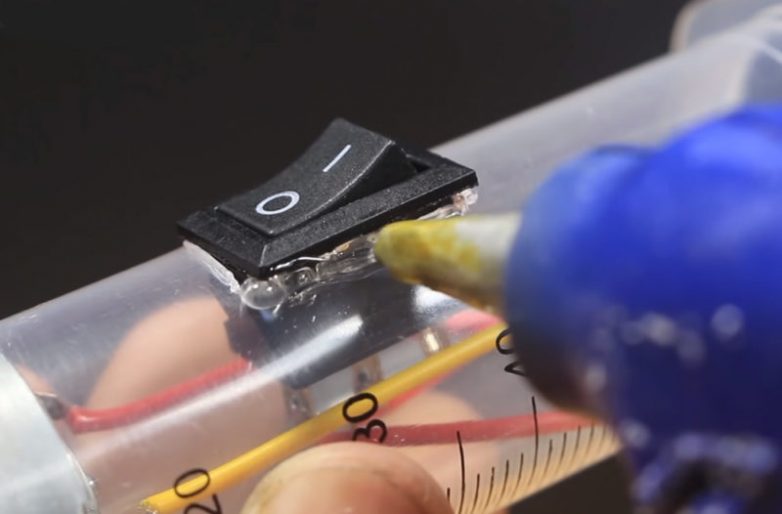

Усаживаем выключатель на его посадочное место. С помощью клеевого пистолета проклеиваем выключатель по периметру.

Проделываем отверстие на которое указывает красная стрелка. Это можно сделать с помощью паяльника. В это отверстие продеваем 2 провода, красный идущий от второй клеммы выключателя и желтый идущий от моторчика.

Берем батарейный отсек и обычные пальчиковые батарейки либо аккумуляторы типа АА. Подобный бокс можно купить или достать из игрушки, как и моторчик.

Наносим горячий клей двумя полосками на задние ребра шприца.

Приклеиваем батарейный отсек.

Перед тем как будете соединять провода, оденьте на провода термоусадку, указана зелеными стрелками и цифрами 3. Под цифрой 1 указан провод идущий от второй клеммы выключателя, его соединяем с «плюсом» выходящем из бокса батареек. Под цифрой 2 показан желтый провод, который идет с моторчика, его соединяем с «минусом» выходящем из бокса. На место соединений проводов натягиваем термоусадку и с помощью зажигалки, спичек либо строительного фена производим нагрев термоусадочной трубки, которая плотно обожмет наши контакты.

Берем клеммную «колодку». Ее можно купить в любом магазине электрики. Эту колодку на 1 винт сажаем на ось моторчика, второй винт не трогаем, он будет зажимать сверло. Крепло затягиваем первый винт.


Берем сверло, диаметр сверла не должен превышать внутренний диаметр колодки. Вставляем сверло в колодку до упора и затягиваем второй винт.

Вставляем 4 батарейки, при этом соблюдаем полярность и нажимаем на выключатель — дрель должна заработать! Мини дрель готова!
